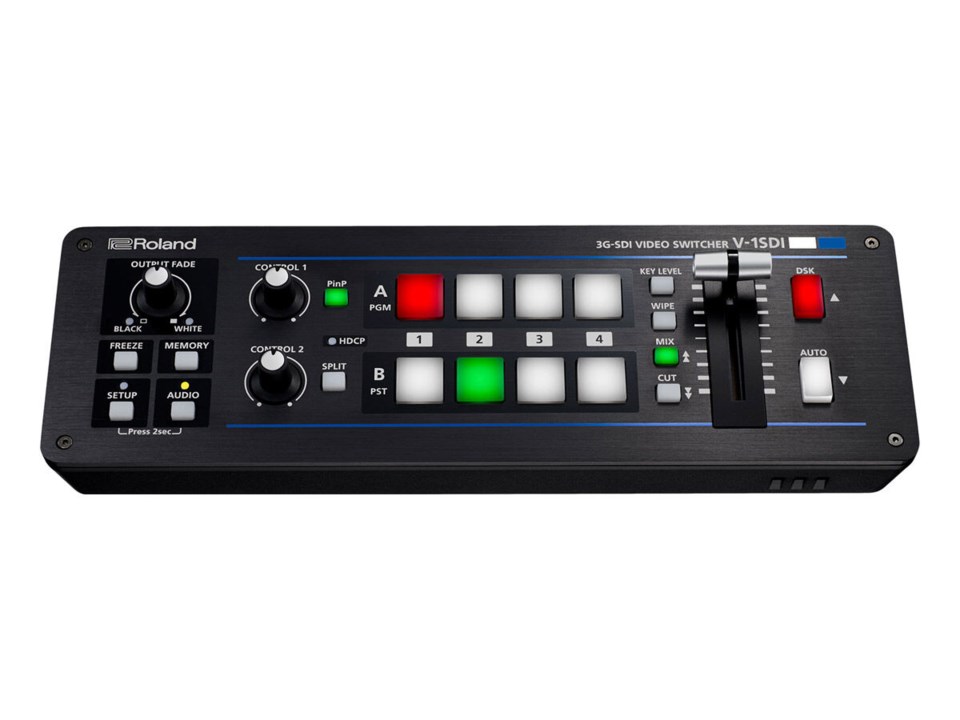

Roland V-1SDI

Bildmixer som är lätt att använda

Roland V-1SDI är en kompakt bildmixer som tack vare de fysiska knapparna och T-baren gör den lättanvänd. Mixern har fyra ingångar som gör att du kan ansluta SDI-, HDMI-kameror samt datorer.

Med den inbyggda T-baren kan du göra snygga övergångar mellan kamerorna. Knapparna är bakgrundsbelysta så du enkelt kan se vilken kamera som ligger i bild och vilken som är näst på tur. Via HDMI-utgången ser du signalerna från de olika ingångarna i en så kallad multiview. Där visas också ljudmätare för de olika ingångarna samt utgående ljud.

Inbyggd scaler

Mixern har stöd för olika videoformat upp till 1080p. En av HDMI-ingångarna har inbyggd scaler vilket gör att du kan ansluta exempelvis en presentationsdator som har en annan upplösning. Ingång nummer tre är valbar mellan att ta in antingen en SDI-signal eller en HDMI-signal.

Inbyggd 14-kanals ljudmixer

Mixern kan ta emot ljudsignaler från de fyra olika SDI- och HDMI-ingångarna. Den har dessutom en stereoingång via RCA-kontakter och en stereoingång via 3,5 mm tele. Ljudet kan fördröjas upp till 500 ms på de olika ingångarna för att få läppsynk. Ljudmixern har även stöd för EQ, kompressor, gate och reverb för de olika ingångarna.

Styr via dator

Ansluter du en PC eller Mac via USB-anslutnignen kan du övervaka och styra mixern. Du kan exempelvis styra den inbyggda ljudmixern och mixa de olika inkommande ljudsignalerna.

Valbara utgångar

HDMI-utgången går att ställa om för att visa antingen multiview eller programsignal. SDI-preview går att ställa om för att istället visa programsignal om du exempelvis vill skicka en signal till streaming och en signal till en projektor i lokalen.

HDCP-stöd

Vill du ansluta en Blu-ray spelare eller annan enhet som skickar ut HDCP-krypterat material går mixern att ställa in för att skicka vidare HDCP-signalen. När denna funktion är aktiverad skickas videosignalen endast ut via HDMI-utgången.

Downstreamkey och bild-i-bild

Vill du lägga in namnskyltar eller annnan grafik har mixern stöd för downstreamkey med antingen luminance- eller chromakeying. Det finns även stöd för att göra bild-i-bild om du exempelvis vill lägga en presentation i hörnet av bilden.

Anslutningar

• 3 st 3G-SDI ingångar (en av ingångarna är valbar mellan SDI eller HDMI)
• 2 st HDMI ingångar (en av ingångarna är valbar mellan SDI eller HDMI)
• 2 st 3G-SDI utgångar
• 1 st HDMI utgång
• 1 st RCA-stereo ingång för ljud
• 1 st 3,5 mm tele ingång för mikrofon
• 1 st RCA-stereo utgång för ljud
• 1 st 3,5 mm tele utgång för hörlurar
• USB typ B för styning från dator
• RS-232 typ DB-9



Ingång 1 till 3

• 720/59.94p, 720/50p SMPTE 296M
• 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M

Ingång 4

• 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
• VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
• WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
• FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
• UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)

Levereras med

• Nätadapter
• Manual
