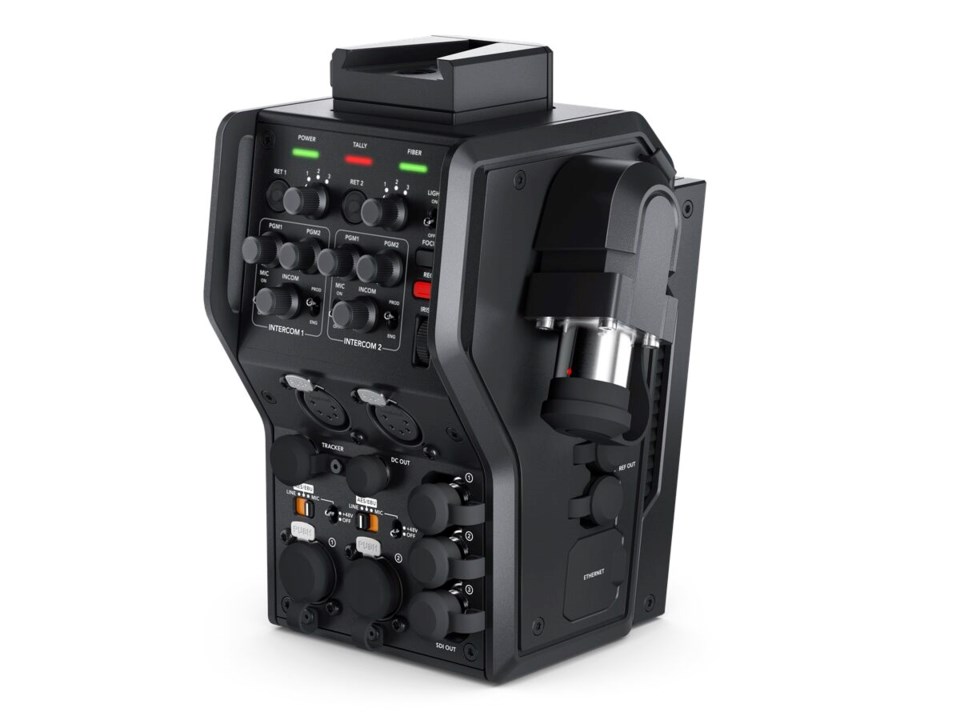

Blackmagic Design Camera Fiber Converter
Camera Fiber Converter
Camera Fiber Converter gör det möjligt att använda SMPTE-fiber för att placera kameran upp till 2 kilometer från produktionsplatsen. Via SMPTE-fiber skickas bildsignal i båda riktningar, intercom, styrsignaler samt ström vilket gör att det endast behövs en kabel för att driva och få bildsignal från kameran.
Monteras på URSA Mini
Camera Fiber Converter är fristående och fungerar med olika kameror men används med fördel tillsammans med URSA Mini. Fiberkonvertern monteras längst bak på kameran och ansluts med molex-kontakt och kan via den strömförsörja kameran. För att skicka och ta emot bildsignal via kameran ansluts den med två SDI-kablar på sidan av Camera Fiber Converter.
Intercom
På baksidan av enheten finns två stycken 5-poliga XLR-kontakter för intercom headset. Det går att individuellt välja vilken av retursignalerna som ska höras samt ljudnivå för de olika kanalerna.
Tre retursignaler med bild
Upp till tre olika retursignaler kan skickas från bildmixern till kameran via Camera Fiber Converter. Det gör det möjligt att skicka exempelvis programsignalen samt en separat bildsignal till en regi- eller studiomonitor.
Extra ljudingångar
Förutom de två inbäddade ljudkanalerna i SDI-signalen från kameran finns det ytterligare två XLR-ingångar för ljud i Camera Fiber Converter. Enheten kan ta emot analog eller digital signal samt AES/EBU.
Videoformat
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
- 720p50, 720p59.94, 720p60
Färgrymd
- REC 709
- REC 2020
Anslutningar
- SMPTE 304
- 1 st 12G-SDI bildsignal
- 1 st 12G-SDI retursignal bild
- 3 st 3G-SDI retursignal bild
- 2 st 5-pin XLR för headset
- 2 st 3-pin XLR för ljud in
- Genlock
- 12 volt D-tap ström ut
- Kontrollport för PTZ
- USB-C för uppdatering av firmware
- Molex-kontakt
- Ethernet
Levereras med:
- Skruvar för montering av URSA Mini
- 3 st korta SDI-kablar
- Manual på SD-kort
