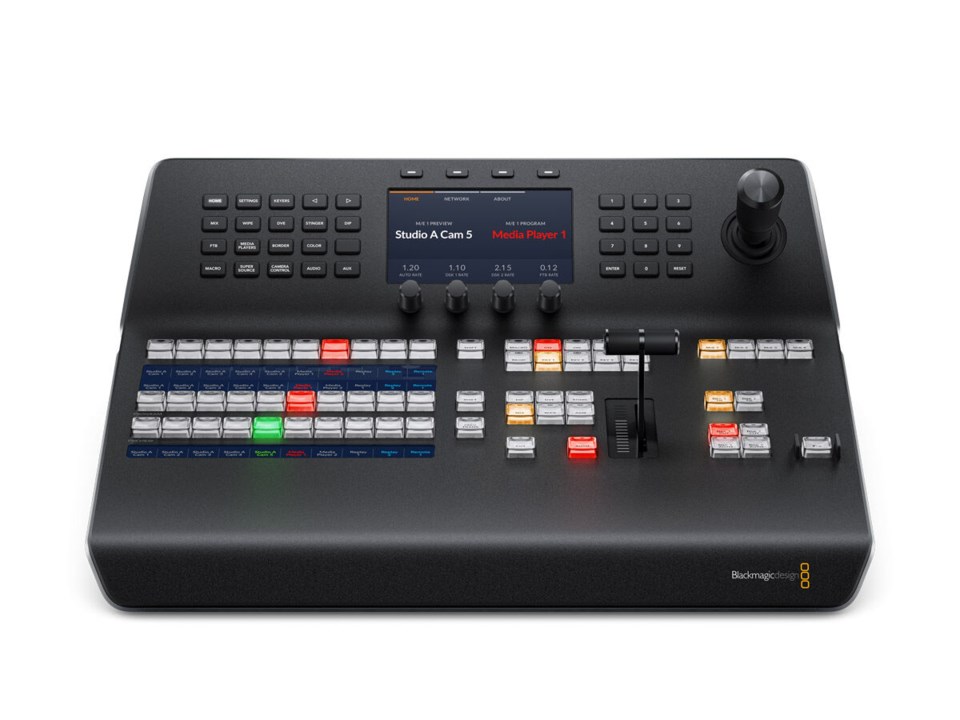

Blackmagic Design ATEM 1 M/E Advanced Panel 10

Styrpanel till ATEM bildmixer

ATEM 1 M/E Advanced Panel är en styrpanel för Blackmagic Designs videomixrar. Kontrollpanelen har knappar för att enkelt byta bildkälla samt en T-bar för att göra mjuka övergångar. Statusdisplayen låter dig övervaka mixern och gör det enkelt att justera inställningarna.

Anslutning till mixer

Kontrollpanelen ansluts till bildmixern via nätverkskabel vilket gör att kontrollpanelen och bildmixern inte behöver placeras nära varandra. Kontrollpanelen har även möjlighet att loopa vidare nätverkssignalen till exempelvis en dator eller en ATEM Camera Control Panel.

Knappar för att byta bildkälla

På kontrollpanelen finns knappar för 10 stycken olika källor. Vid sidan av knapparna visas namnet på ingången så du lätt kan se vilken knapp som hör till vilken kameraingång. Namnet för ingångarna kan även färgkodas var för sig för att få det extra tydligt vad de olika ingångarna är. Bakgrundsbelysningen på knapparna ändras beroende på vilken ingång som för tillfället är i bild. Med hjälp av shift-knappen får alla knappar en alternativ användning vilket gör att upp till 20 ingångar kan hanteras av kontrollpanelen.

Den översta raden med knappar går att anpassa med olika funktioner. Dels går den använda för att snabbt byta vilken källa som ska skickas på AUX-utgången. Det går också ställa in så knapparna kopplas till olika föreställa macron.

Montering

Storleken på ATEM 1 M/E Advanced Panel är anpassad för att kunna monteras i ett 19 tums rack på en utdragbar släde. Under kontrollpanelen finns fästpunkter som även gör det möjligt att skruva fast den i exempelvis en bordsskiva.

Strömförsörjning

ATEM 1 M/E Advanced Panel kan strömförsörjas direkt via 230 volt eller via 12 volt via XLR-anslutning. Om båda ingångarna strömförsörjs samtidigt får du redundans om en av strömkällorna skulle försvinna.

Levereras utan strömkabel
